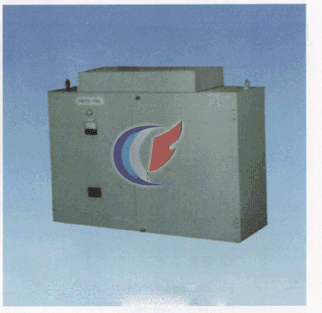

LMO系列無觸點整流控制設備
概述
LMO系列產品是我公司開發的新產品，它采用兩組反并聯晶閘管
全控橋方式，通過對觸發脈沖的控制，從而獲得所需要的直流輸出
電壓，是起重電磁鐵理想的整流控制設備。
該系列產品與用接觸器控制的同類整流
| |
| |
 |
| 概述 |
| LMO系列產品是我公司開發的新產品，它采用兩組反并聯晶閘管 |
| 全控橋方式，通過對觸發脈沖的控制，從而獲得所需要的直流輸出 |
| 電壓，是起重電磁鐵理想的整流控制設備。 |
| 該系列產品與用接觸器控制的同類整流設備相比具有以下特點： |
| 1、數字化控制晶閘管正向勵磁及反向消磁省去了直流接觸器 |
| ，使之無電弧、無噪音、無機械觸點，延長了設備使用壽命。 |
| 2、只要改變移相電壓，就可方便地改變?yōu)槎妷嚎刂品绞胶碗?/td>
|
| 壓可調控制方式。 |
| 3、反向消磁時，不采用放電回路，而是將電磁鐵釋放的有功 |
| 能量回饋電網，這樣既節能又減少設備發熱。 |
| 4、反向消磁不用時間繼電器控制，而通過檢測電流的方式進 |
| 行控制，放料干凈利落。 |
| 5、具有電壓負反饋電路，輸出電壓穩定。 |
| 6、體積小，重量輕，占用空間少，易于安裝。 |
|
|
 |
| 主要技術參數 |
|
|
電源相數
|
輸入交流電
壓（Ｖ）
|
輸出直流電
壓（Ｖ）
|
額定輸出電
流（ＫＷ）
|
LMO-9-□
|
三相
|
380
|
290/200
|
9
|
LMO-14-□
|
三相
|
380
|
390/200
|
14
|
LMO-19-□
|
三相
|
380
|
390/200
|
19
|
LMO-25-□
|
三相
|
380
|
390/200
|
25
|
|
|
| 外形尺寸圖 |
| 整流控制設備和控制器外形尺寸圖與STQ（M）L系列相同。 |
|
| 設備成套性 |
配套設備
|
數 量
|
外形及安裝參考尺寸
|
單臺重量
（kg）
|
名稱
|
型號
|
LMO-9-□
|
LMO-14-□
|
LMO-19-□
|
LMO-25-□
|
W
|
D
|
H
|
X
|
Y
|
安裝孔
|
整流控
制設備
|
LMO-9-□
|
1
|
|
|
|
100
|
450
|
1450
|
900
|
360
|
4-?14
|
145
|
LMO-14-□
|
|
1
|
|
|
150
|
LMO-19-□
|
|
|
1
|
|
165
|
LMO-25-□
|
|
|
|
1
|
190
|
操作盒
|
DCM-0.5-1
|
1
|
200
|
200
|
270
|
140
|
65
|
4-?8
|
6
|
|
| 選型及注意事項 |
| 1、電磁鐵的額定電壓與整流控制設備的輸出電壓相符。 |
| 2、電磁鐵的額定功率應小于或等于整流控制設備的額定輸出功率。 |
|
|
